POTEAU UNIQUE
INSTRUCTIONS D'INSTALLATION (PDF)

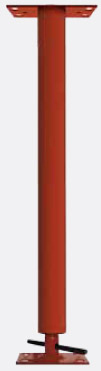

Adjustable Steel Column POTEAUX RÉGLABLES POUR LA CONSTRUCTION DE MAISONS
NEUVES ET LA TRANSFORMATION D’ANCIENNES.

Une réputation de fer.
Nos poteaux réglables à colonne unique MONO-POST sont réputés depuis longtemps pour leur facilité d’installation, leur conformité avec CAN/CGSB-7.2-94 (Liste CCMC N° 13250-L), et leur revêtement poudré résistant à la corrosion. Ils sont construits en acier durable pour la stabilité et la sécurité, et sont livrés complètement assemblés, sans pièces éparses.

Mono Post Adjustable Columns

CARACTÉRISTIQUES

  • Unité autonome déjà assemblée
  • Construit en solide acier à forte teneur en carbone
  • Finition à poudre résistant à la corrosion
    (mieux qu’ASTM-B117-85)
  • Disponible en hauteurs réglables jusqu’à 12’ (3,66 m)
  • Du ciment coulé bloque le réglage de poteau de façon permanente
  • Une personne peut installer en moins de 15 minutes
  • Les poteaux uniques calibre 11 disponibles en diamètres extérieurs de 3" et 3,5" sont fabriqués par incréments de hauteur de 3", ils sont certifiés CCMC jusqu’à 10 pieds et 4 pouces (3,15 m). Des poteaux calibre 40 sont également disponibles et certifiés CCMC jusqu’à la même hauteur.
  • Réglage inviolable … Le MONO-POST peut être positionné avec écrou et vis de réglage vers le haut ou vers le bas selon les normes locales d’inspection des bâtiments

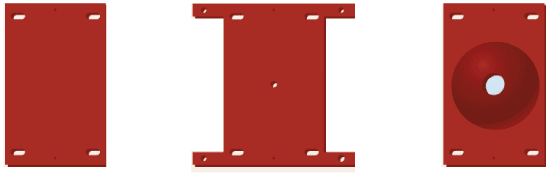

SPÉCIFICATIONS DE PLAQUE

Standard Plate, H Plate, Swivel Plate

  Plaque standard de
4 ¼" x 7 ½" x 0,244" d’épaisseur minimum 		Plaque H de
4 ¼" x 7 ¼" x 0,244" d’épaisseur minimum 		Plaque pivotante de
4" x 6" x 0,244"
d’épaisseur minimum

SÉRIES STANDARD UTILISÉES AVEC DES POUTRES EN BOIS
2 plaques 1 plaque pivotante
1 plaque standard
1 tube 3" de diamètre extérieur - calibre 11 (diamètres de 3 ½" et 4", et calibre 40, également disponibles)
1 vis de réglage 1 ¼" de diamètre extérieur, pas de vis de 7, filets en V, permettant un réglage 4"
1 écrou à collet

3" de diamètre extérieur, taraudé pour vis de 1 ¼" à pas de 7 Écrou de plus gros diamètre extérieur pour tubes de 3 ½" et 4”.

Finition avec revêtement à poudre résistant à la corrosion mieux qu’ASTM-B117-85.

SÉRIE H UTILISÉE AVEC DES POUTRES MÉTALLIQUES
2 plaques 1 plaque pivotante
1 plaque H
1 tube 3" de diamètre extérieur - calibre 11 (diamètres de 3 ½" et 4", et calibre 40, également disponibles)
1 vis de réglage 1 ¼" de diamètre extérieur, pas de vis de 7, filets en V, permettant un réglage 4"
1 écrou à collet 3" de diamètre extérieur, taraudé pour vis de 1 ¼" à pas de 7 Écrou de plus gros diamètre extérieur pour tubes de 3 ½" et 4”.
Finition avec revêtement à poudre résistant à la corrosion mieux qu’ASTM-B117-85.
